Choisir la bonne antenne intérieure pour son amplificateur 4G

Un amplificateur de signal téléphonique a une puissance exprimée en dBm qui détermine le nombre d'antennes intérieures qu'il peut alimenter.
Le nombre d'antennes intérieures dont vous aurez besoin dépend de la superficie que vous souhaiterez couvrir, l'agencement des zones et l'isolation des pièces.

Toutes les antennes intérieures seront reliées par un câble coaxial que nous fournissons à l'amplificateur en connexion directe ou à l'aide d'accessoires comme des splitters.

Bien évidemment, il faut prendre conscience qu'en utilisant un câble plus long ou des accessoires, le signal perdra en intensité mais les amplificateurs Rosenfelt sont assez performant pour réaliser toutes les installations possibles, qu'importe le nombre d'antennes intérieures !

N'hésitez pas à remplir notre formulaire pour obtenir des conseils gratuits de nos équipes pour une assistance dans la réalisation de votre projet.

1. Comment fonctionne une antenne intérieure ?

Une antenne intérieure sera alimentée par un câble jusqu’à l’amplificateur ou un accessoire lui-même relié à l’amplificateur.

Le signal qu’elle recevra par le câble sera diffusé à l’intérieur de votre pièce ou de la zone en open space. Vos téléphones recevront automatiquement le signal émis par l’antenne sans paramétrage nécessaire supplémentaire.

Il est nécessaire d’avoir assez de puissance et respecter nos préconisations d’installation pour garantir un bon fonctionnement.

Nous pouvons établir un synoptique et nous assurer du bon fonctionnement avec un calcul de perte. N’hésitez pas à nous contacter !

a. Les différentes antennes intérieures Rosenfelt

Antenne fouet – Puissance 5dBi

Elle pourra couvrir une petite pièce ou une zone ouverte de maximum 300m² mais sa puissance est limitée.
Incluse automatiquement dans tous les kits amplificateurs que nous vendons.

C’est une solution économique, ne nécessitant pas de câble supplémentaire si vous l’installez directement sur votre répéteur de signal téléphonique mais elle peut également être fixée à l’aide de sa fixation platine contre un mur nécessitant l'achat d'un câble coaxial supplémentaire.

Le signal sera transmis à 360°.

Vous pouvez télécharger la fiche technique de cette antenne en cliquant sur ce lien.

Voici la fiche technique de l'antenne fouet.

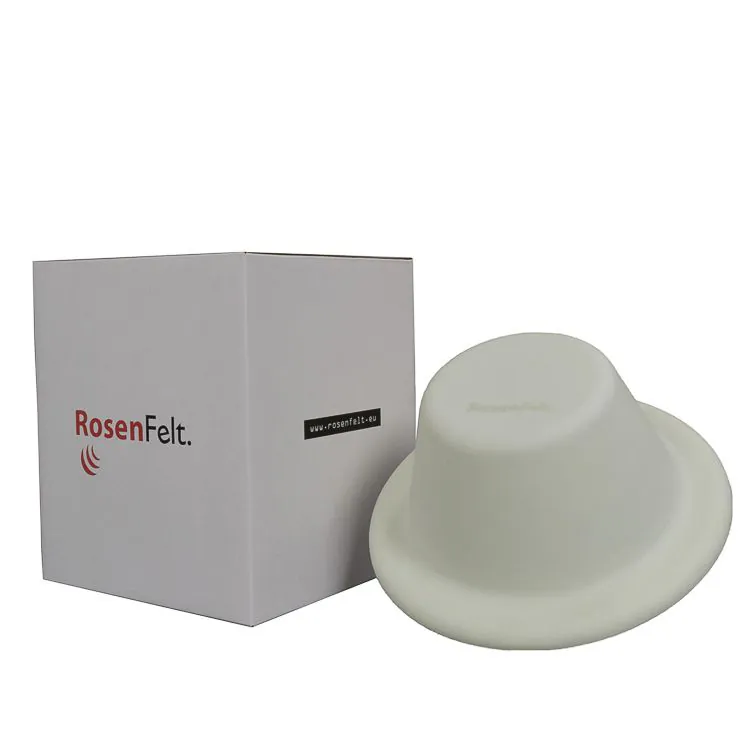

Antenne plafond – 5dBi

Nous préconisons cette antenne intérieure pour toutes nos installations ! Elles garantissent une couverture uniforme en les positionnant au centre de la zone à couvrir.
Notre estimation de couverture de 300m² est calculée avec cette antenne intérieure.

Elle se fixera dans un faux plafond, sur une passerelle ou chemin de câble grâce à son écrou.
Elle peut être ajoutée à votre kit en personnalisant votre choix d’antenne intérieure.

Le signal sera transmis à 360°
Voici la fiche technique.

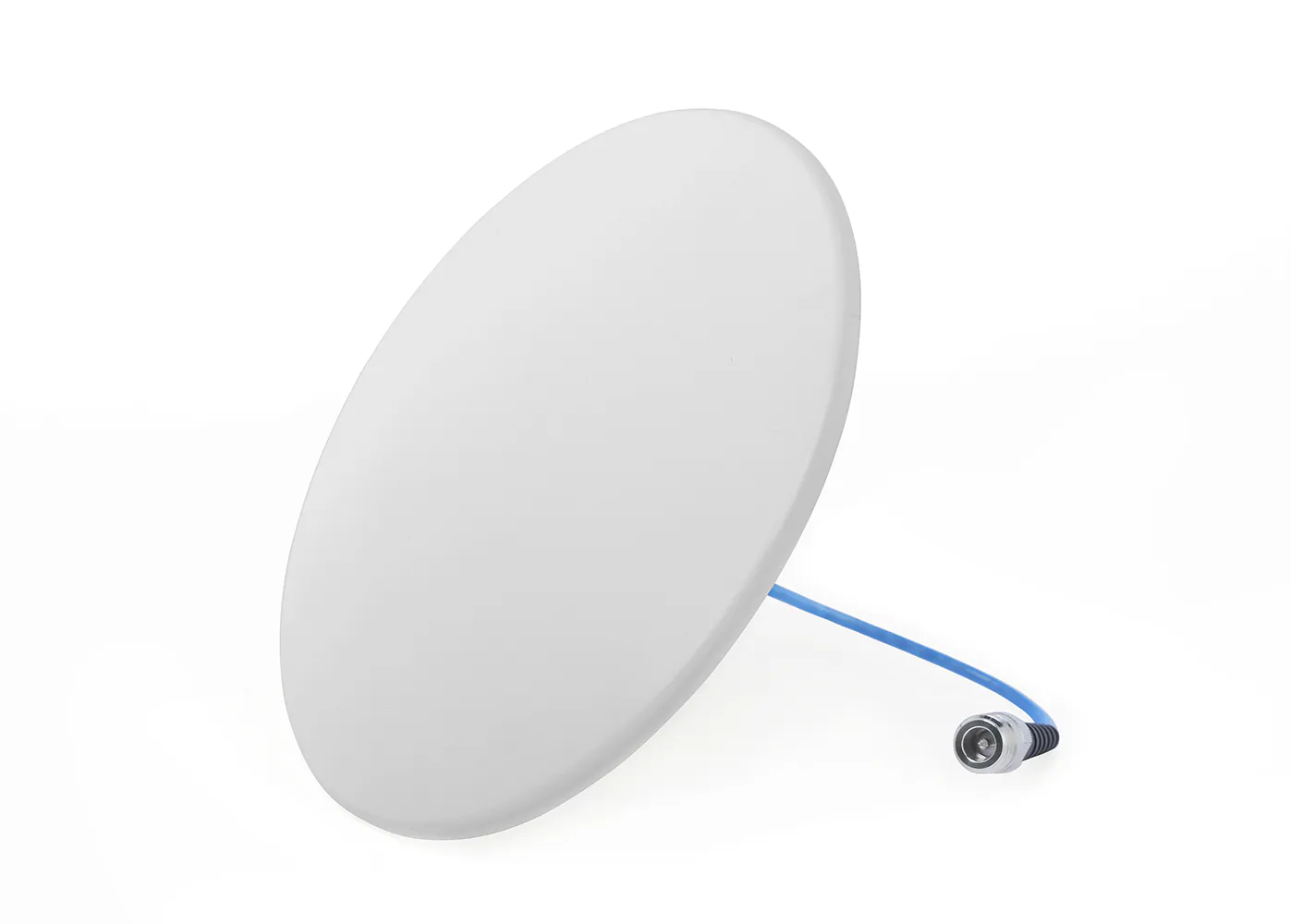

Antenne plafond fine – 5dBi

Le modèle préféré de nos clients !

Seule différence entre cette antenne et l’antenne de type plafond son design qui garantie une meilleure discrétion pour votre installation.

Elle peut être ajoutée à votre kit en personnalisant votre choix d’antenne intérieure.

Le signal sera transmis à 360°
Voici sa fiche technique.

Antenne murale – Puissance 7 dBi

Si vous n’avez pas de faux plafond ou de moyen pour fixer nos antennes plafonds, nous proposons cette antenne intérieure qui sera plus puissante que l’antenne fouet.

Le signal sera transmis entre 100 et 160°.
Il parcourra une distance de 30m face à elle et de 10m sur les côtés.

Fiche technique.

b. Les limites techniques et contraintes

Premièrement, les antennes intérieures pour amplificateur de réseau mobile n’ont pas toutes la même polarisation. Une antenne murale diffusera le signal en face d’elle tant dis qu’une antenne plafond diffusera le sien à 360° en dessous d’elle. Donc, une plus grande zone pourra être couverte par les antennes plafonds.

Ensuite, le signal d’une antenne intérieure réagit comme le signal extérieur.
C’est-à-dire que ce signal ne passera pas à travers les matériaux de type : béton, pierre, métal, phoniques. Les murs de fortes épaisseurs bloqueront également ce signal tout comme les portes coupe-feu.

Le signal ne fera que rebondir contre ce type de mur sans laisser passer le moindre signal.

Pour finir, vous êtes obligé de respecter la zone d’installation de votre antenne. Si vous n’avez pas de faux plafond pour faire fixer une antenne plafond, vous serez obligé de choisir une antenne de type murale ou fouet.

2. Comment fonctionne un amplificateur ?

Un amplificateur téléphonique aussi appelé répéteur de signal téléphonique fonctionne grâce à des antennes. L’antenne extérieure reçoit le signal des opérateurs et les antennes intérieures s’occuperont d’alimenter l’intérieur de votre maison, bureaux ou bâtiments. Elles seront toutes raccordées par câble pour limiter la perte de signal et garantir une meilleure efficacité.

Dans l’article : comment fonctionne un répéteur GSM vous trouverez plus d’informations à ce sujet.

a. Les puissances des amplificateurs Rosenfelt

Rosenfelt offre une large gamme de référence afin de pouvoir proposer la solution idéale pour tous vos projets sans qu'il n'y est de limite !

La capacité maximum d'accueil pour chaque puissance d'amplificateur prend en compte une liaison maximale de 30m par antenne.
Dans certains cas, il est possible d'en utiliser quelques unes de plus ou quelques unes en moins, tout dépendra des longueurs de câbles et des accessoires.

Pour obtenir un schéma d'installation gratuitement, nos équipes sont disponibles !

3. Choisir le bon nombre d’antennes intérieures

Avec toutes ces informations, vous êtes maintenant capable de savoir combien d’antennes intérieures sont nécessaires pour couvrir la ou les zones qui doivent l’être.

En prenant en compte les contraintes techniques, l’agencement du lieu ainsi que le type de cloison sur place.

Il ne suffit plus qu’à sélectionner le bon amplificateur compatible avec le signal que vous souhaitez améliorer, avec la bonne puissance pour garantir le bon fonctionnement.

Si toutefois vous souhaitez avoir une confirmation de votre choix avant de procéder à l'achat de votre kit, n'hésitez pas à faire appel à nous !
Nous offrons gratuitement notre expertise en vous fournissant une offre complète contenant un fichier d’implantation, un synoptique avec calcul de perte ainsi qu’une offre de prix.
