Répéteur GSM : principe de fonctionnement simplissime !

Découvrez comment fonctionne un répéteur GSM. Vous allez voir, le principe est très simple.

Comme son nom l'indique, un répéteur GSM reproduit à l'identique un signal. Il "l'attrape" à un endroit, puis le "transporte" à un autre endroit plus convenable pour vous.







1. Comment ca marche ?

Notre système 'capture' le signal là où il est disponible, puis via un câble l'emmène au répéteur GSM qui va l'amplifier et ensuite l'envoyer vers une autre antenne, plus proche de votre smartphone, cette fois. Votre portable va enfin fonctionner normalement là où il ne "passait pas" avant. Regardez plutôt :Repeteur GSM : principe de fonctionnement

Illustration 1. Utiliser un répéteur GSM, c'est comme rapprocher l'antenne-relais de son opérateur de l'endroit où on en a besoin !







2. Quels sont les différents éléments du kit répéteur GSM?

  • Une antenne extérieure number 1  se charge de recevoir le signal (les ondes de téléphonie mobile) depuis l'antenne-relais de votre opérateur. Plusieurs modèles pour l'antenne extérieure GSM existent.
  • Le signal circule ensuite via le câble coaxial GSM (en rouge sur l'image) jusqu'au répéteur GSM number 2 qui se charge de l'amplifier, et de l'envoyer vers l'antenne intérieure.
  • L'antenne intérieure number 3 diffuse alors à proximité de votre téléphone portable. Là encore, il existe différents modèles pour l'antenne intérieure GSM, en fonction du lieu d'installation ou de l'usage défini.

Repeteur GSM : principe de fonctionnement

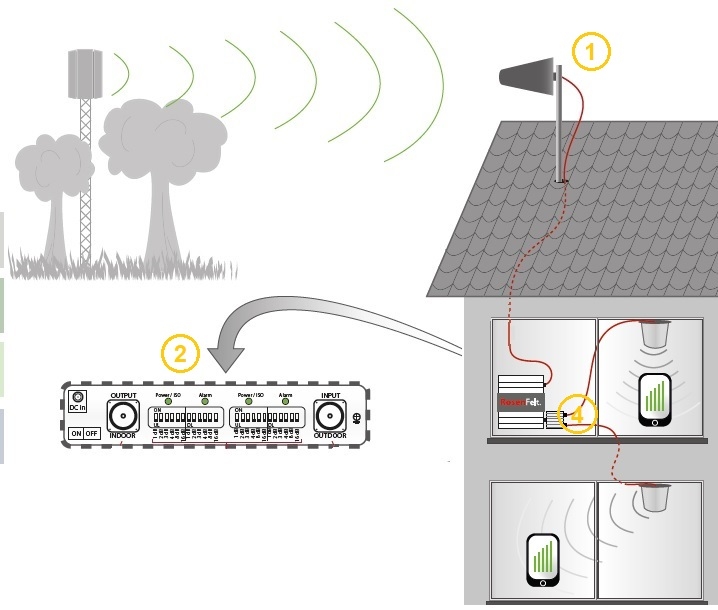

Illustration 2. Sur un seul et même répéteur il est possible de connecter plusieurs antennes intérieures





3. Peut-on couvrir plusieurs espaces ?

Bien sûr ! Tous nos répéteurs peuvent être installés dans des configurations particulières. Si votre local comporte plusieurs étages ou plusieurs pièces, il est possible d'installer plusieurs antennes intérieures sur un seul et même répéteur GSM :Illustration 2.Sur cette illustration, vous reconnaissez l'antenne extérieure number 1, et le répéteur GSM number 2.Sur celui-ci, et à la place d'une antenne intérieure de type fouet number 3 (sur la figure 1 plus haut), c'est un kit d'extension pour deux antennes intérieures number 4 qui est installé. Ce kit est composé d'un répartiteur à 2 voies, de deux câbles et de deux antennes intérieures.Les ondes captées sur le toit sont toujours dirigées vers le répéteur GSM via un câble, puis amplifiées. Elles passent ensuite dans un répartiteur à deux voies, puis sont acheminées via un câble coaxial vers les antennes intérieures. Dans cet exemple, le répéteur GSM travaille pour deux pièces séparées, et plusieurs personnes s'y trouvant peuvent désormais téléphoner normalement, sans interférence. D'autres kits d'extensions sont disponibles, pour 2, 3 ou 4 antennes intérieures. Tout est inclus : le répartiteur, les câbles coaxiaux, et les antennes intérieures. Le kit s'installe très simplement à la place de l'antenne intérieure fournie avec le répéteur GSM.



4. Peut-on étendre le système pour de très grands espaces ?

Là encore : aucun problème ! La flexibilité de nos systèmes de répéteurs autorise toutes sortes de combinaisons. Qu'il s'agisse d'équiper un hangar de 500 m² tout en parois métalliques, un parking souterrain de 20 000 m², ou des bureaux répartis sur plusieurs étages, REPETEUR-GSM vous fournira le système qui correspond précisément à votre besoin. Prenez contact avec nous, et faites-nous part de votre projet.

Notre équipe réalisera une étude personnalisée pour une installation sur-mesure qui résoudra définitivement les problèmes de réception de téléphonie mobile dans vos locaux ou votre habitation.
