Amplificateur 4G ▷ choisir son antenne extérieure

Quel est le type d'antenne extérieure le mieux adapté à ma situation ? Aurai-je une meilleure réception (et donc un meilleur rendu de l'amplificateur 4G) avec une antenne autre que celle prévue dans le kit ?/p>

Dans la plupart des cas, la réponse est oui !
Dès lors que votre maison, vos bureaux ou entrepôt se trouvent dans une localité où la réception mobile à l'extérieur est de mauvaise qualité, remplacer l'antenne par un modèle à grand gain est très souvent une bonne idée. Cet article vous explique les différents types d'antennes et les avantages et inconvénients de chacun.









1. Les antennes omnidirectionnelles (360°), type Marine

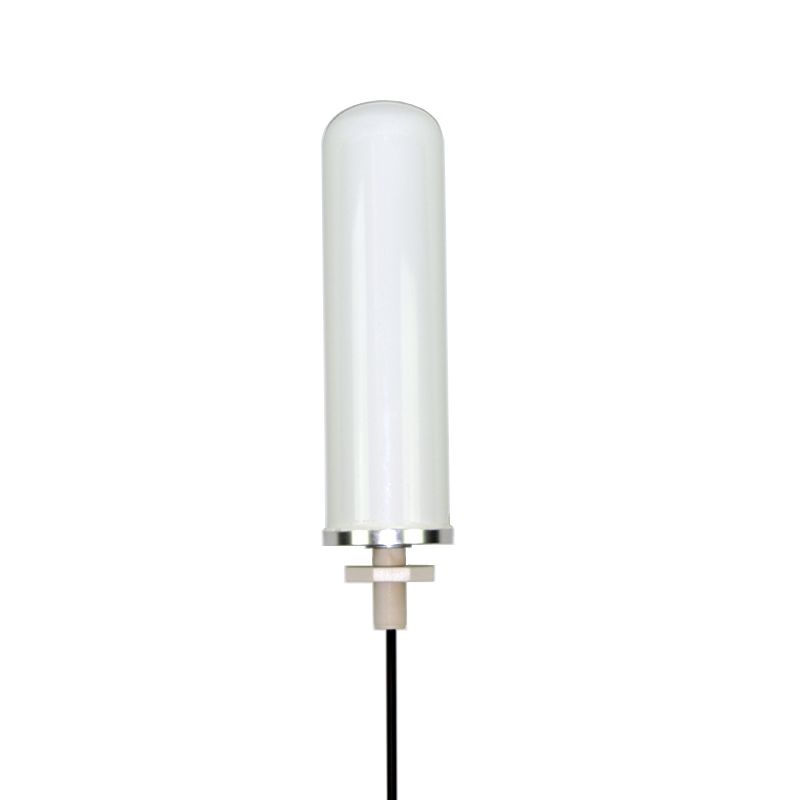

antenne 4G 3G GSM Marine

C'est le modèle qu'on trouve toujours sur les bateaux. Le navire se déplace, et lorsqu'il approche d'une côte, le signal GSM doit pouvoir être capté quelle que soit la position de l'antenne-relais.

En zone urbaine, où on trouve généralement de nombreuses antennes-relais, l'antenne Marine capture toutes celles qui sont à proximité !
C'est une solution très pratique, en pose sur le toit, qui permet le maximum de flexibilité et de discrétion.

Caractéristiques :

    1. - Rayonne sur 360°
    2. - Gain (5 dBi)
    3. - Extrèment facile à installer : pas besoin de calculer l'angulation, ni d'effectuer de pointage de directionnalité
    4. - Compatible 2G GSM, 3G UMTS et 4G LTE VoLTE en même temps, pour le modèle RF A 10 Marina.
    5. - Multi-bande : 800, 900, 1800, 2100, et 2600 MHz
    6. - Lien vers la fiche produit :  RF A 10 Marina
    7. - Egalement proposée en "personnalisation" de l'antenne extérieure livrée avec un amplificateur 4G 3G GSM : UG-RF A 10 Marina





2. Les antennes "semi"-omnidirectionnelles, type Panneau

C'est le modèle proposé par défaut avec un amplificateur GSM avec un amplificateur 3G Free Orange SFR (bi-bande 900+2100 MHz) , ou encore un amplificateur 4G Orange SFR (bi-bande 800+900 MHz).

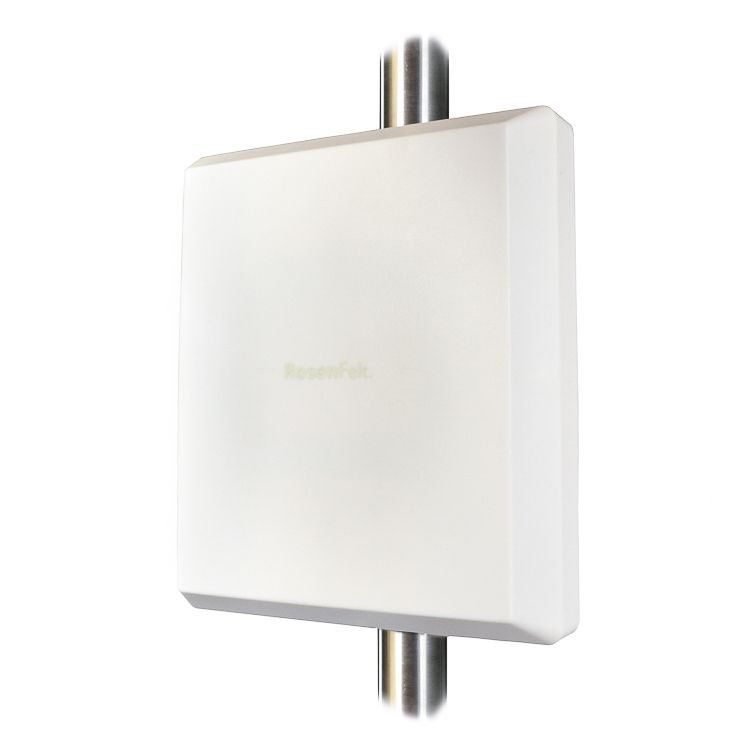

antenne 4G 3G GSM Panneau

Très polyvalente, grâce à son angle d'ouverture sur presque 180°, il suffit de positionner sa face avant en direction approximative de l'antenne-relais pour qu'elle donne le meilleur d'elle-même.

Caractéristiques :

  1. - Rayonne sur 90 à 160° (variable selon les fréquences)
  2. - Gain élevé : 8 dBi
  3. - Extrêmement facile à installer : pas besoin de calculer l'angulation, ni d'effectuer de pointage de directionnalité
  4. - Compatible 2G GSM, 3G UMTS et 4G LTE VoLTE en même temps.
  5. - Multi-bande : 800, 900, 1800, 2100, et 2600 MHz
  6. - Lien vers la fiche produit : Antenne panneau RF-OPA-8





3. Les antennes directionnelles, type Yagi

Il existe 3 modèles.
Leur caractéristique principale, comme son nom l'indique le nom : leur directionnalité.
L'angle d'ouverture est réduit de façon à concentrer le maximum de signal, en réception comme en émission. En la "pointant" vers une antenne-relais, elle vous permet de recevoir le meilleur signal disponible dans son angle d'ouverture, et vous assure que le signal montant (c'est à dire ce que vous émettez vers l'antenne-relais ; lorsque vous parlez à votre correspondant !) est concentré uniquement vers l'antenne-relais.

Yagi 7, compatible uniquement pour la bande 900 MHz

antenne GSM 900 MHz Yagi 7

Caractéristiques :

  • - Rayonne sur 35 à 70° (plan horizontal, variable selon les fréquences)
  • - Gain élevé : 9 dBi
  • - Discrète, car très ressemblante à un "râteau" pour la télévision
  • - Directionnelle : elle doit être pointée dans la direction de l'antenne-relais
  • - Compatible 2G GSM uniquement.
  • Bande : 900 MHz uniquement ; convient donc pour la voix, les SMS/MMS et le GPRS
  • Lien vers la fiche produit : Yagi 7 antenne directionnelle RF-OYA-9
  • Elle est disponible en "personnalisation" de n'importe quel amplificateur GSM 900 MHz, gratuitement, sous la référence : UG-RF-OYA-9

Yagi Logarithmique, et Yagi Super Logarithmique, compatibles GSM 3G et 4G simultanément

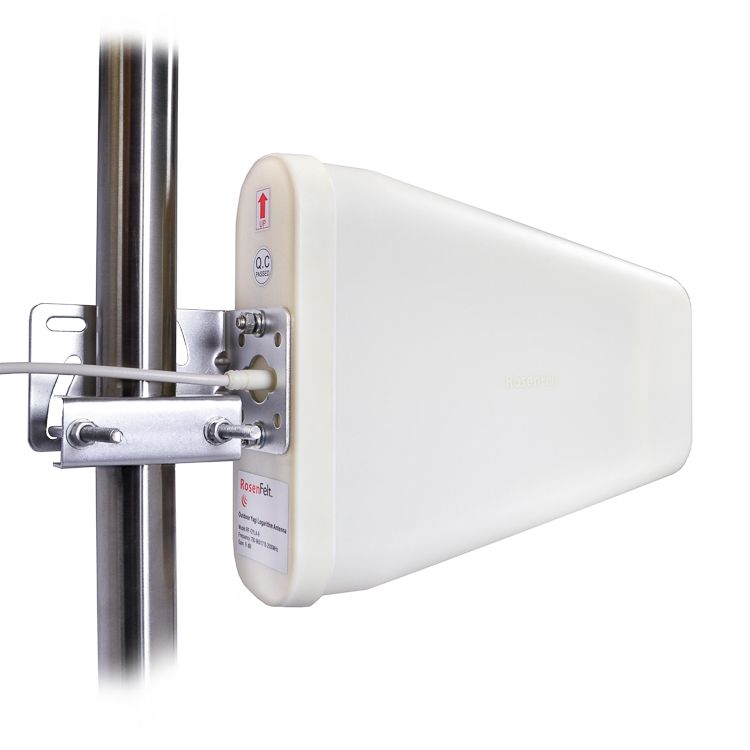

antenne Yagi Logarithmique 4G 3G GSML'antenne Yagi Logarithm directionnelle est le modèle proposé par défaut avec un amplificateur 3G Bouygues Free Orange (tri-bande 900 + 1800 + 2100 MHz), avec un amplificateur 4G Orange Bouygues Free SFR (tri-bande 800 + 900+ 1800 MHz) , ou encore un amplificateur 5 bandes 4G 3G Voix tous opérateurs (pentabande 800 + 900 + 1800 + 2100 + 2600 MHz).



Caractéristiques :

  • - Rayonne sur 35 à 70° (plan horizontal, variable selon les fréquences)
  • - Gain élevé : 9 dBi pour la RF-OYLA-9 . 11 dBi pour la RF-OYLA-11
  • - Directionnelle : elle doit être pointée dans la direction de l'antenne-relais
  • - Compatible 2G GSM, 3G UMTS et 4G LTE VoLTE en même temps.
  • - Multi-bande : 800, 900, 1800, 2100, et 2600 MHz
  • - Lien vers la fiche produit : Antenne Yagi Logarithm directionnelle RF-OYLA-9 (longueur 29.5 cm, pour offrir 9 dBi de gain) et Antenne Yagi Super Log. directionnelle RF-OYLA-11 (longueur 41 cm, pour offrir 11 dBi de gain)
  • - Elles sont disponibles en "personnalisation" de n'importe quel amplificateur GSM de notre boutique, sous les références : UG-RF-OYLA-9 et UG-RF-OYLA-11

Ces antennes sont compatibles avec n'importe quel amplificateur GSM 3G et/ou 4Gde notre offre.





4. Les antennes super directionnelles, type Parabolique


antenne Parabolique pour 4G 3G GSM

Voici les antennes ayant le gain le plus élevé : 13 à 16 dBi.
C'est l'option à retenir lorsque le signal reçu est faible ET que l'antenne-relais se trouve en ligne directe sans aucun obstacle.

A peine plus délicate à pointer u'un modèle logarithmique, cette antenne vous garantit une liaison de bonne qualité, pour la liaison descendante, comme pour la liaison montante.

Caractéristiques :





5. Conseils pour choisir le bon type d'antenne GSM 3G 4G

      • Si votre signal est très bon (4/4 ou 4/5 5/5 à l'extérieur, par exemple en zone urbaine dense) : l'antenne panneau convient parfaitement. L'antenne Marine est également une alternative possible.
      • Si votre signal est moyen (3/4 ou 3/5 4/5 à l'extérieur, par exemple lorsque vous êtes un peu loin de l'émetteur, jusqu'a 4.5 km ) : l'antenne Yagi Logarithmique est une meilleure recommandation.
      • Si votre signal est médiocre (2/4 ou 2/5 3/5 à l'extérieur, par exemple à la campagne, de 5 à 9 km des antennes-relais, ou en montagne) : l'antenne Yagi Logarithmique est encore adaptée, mais le modèle Yagi Super Log vous apportera un bien meilleur résultat pour un surcoût très réduit.
      • Si votre signal est faible  (1/4 ou 1/5 2/5 à l'extérieur, par exemple en haute montagne, dans le désert, ou très loin des émetteurs (jusqu'à 9 - 10 km),  dans le désert, assez loin des antennes-relais) : l'antenne Yagi Super Log est requise.
      • Au-delà de 10 km, privilégiez toujours l'antenne parabolique. C'est la seule antenne qui permette une liaison de qualité sur de telles distances lorsque le signal est faible mais disponible.



Grace à cet article, vous devriez être en mesure de sélectionner l'antenne extérieure qui conviendra le mieux pour votre amplifiateur 4G ou votre répéteur GSM. En cas de doute, ou pour une analyse gratuite de votre situation, il suffit de prendre contact avec nous : notre équipe vous assistera volontiers.
